Заказчик

Заказчик: нефтяная компания ПАО Татнефть.

Локация ветропарка: пгт Актюбинский, респ. Татарстан.

Дата завершения: октябрь 2022г.

НАЗНАЧЕНИЕ

Гибридная ветроэлектростанция (ветропарк) предназначена для экономии потребления электроэнергии из городской сети с возможностью резервирования части потребителей на случай отключений.

Задача

Нашу компанию пригласили при проведении реконструкции старой АЗС, с целью внедрения современных технологий и оборудования на возобновляемых источниках энергии. Одним из наших основных задач было построить многофункциональную ветроэлектростанцию мощностью 60кВт с возможностью накопления и передачи энергии во внутреннюю сеть АЗС параллельно с городской сетью. По техническому заданию Заказчика требовались два горизонтальных ветрогенератора 15кВт и два вертикальных ветрогенератора 10кВт.

Этапы работ

В ходе первого этапа мы провели детальную подготовку проекта ветроэлектростанции, осуществили подбор подходящего оборудования и производителей. Это очень важный этап, в котором мы выявляем и объясняем клиентам возможность реализации их задач и желаний на практике. Каким образом лучше сделать, какой ветрогенератор и оборудование выбрать, нюансы, а также объясняем, как все будет работать. Поэтому прежде, чем ветрогенератор купить, необходимо проконсультироваться у специалистов и произвести предпроектные исследования.

Были некоторые трудности в поиске мощного высоковольтного гибридного инвертора, который был бы способен работать параллельно с городской энергосистемой, передавать энергию в сеть в определенное время, обеспечивать работу с аккумуляторной батареей и автономный режим. Однако, благодаря нашим прямым контактам с производителями в Китае, мы сумели быстро решить эту задачу. Оказалось, что подходящий инвертор был уже в ассортименте одного из наших производителей, хотя имел другое наименование.

После обсуждений с производителями ветрогенераторов и энергетического оборудования мы подобрали оптимальные технические параметры, которые обеспечивали высокую эффективность и слаженную работу всего оборудования. Далее промышленные ветрогенераторы и все необходимое оборудование были доставлены непосредственно на площадку АЗС напрямую от производителей из Китая. На доставку оборудования с момента подписания ТЗ и получения предоплаты ушло три месяца.

На втором этапе производилась сборка и подключение силового оборудования и аккумуляторов в контейнере для ветроэлектростанции. В это же время были изготовлены и установлены четыре опоры для ветрогенераторов.

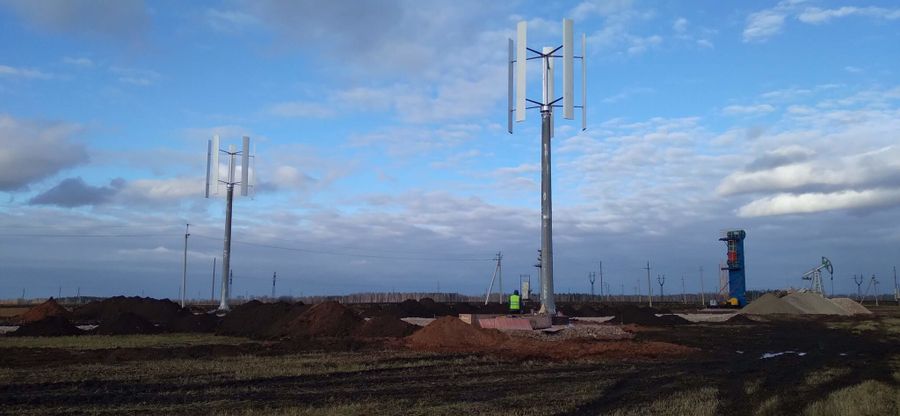

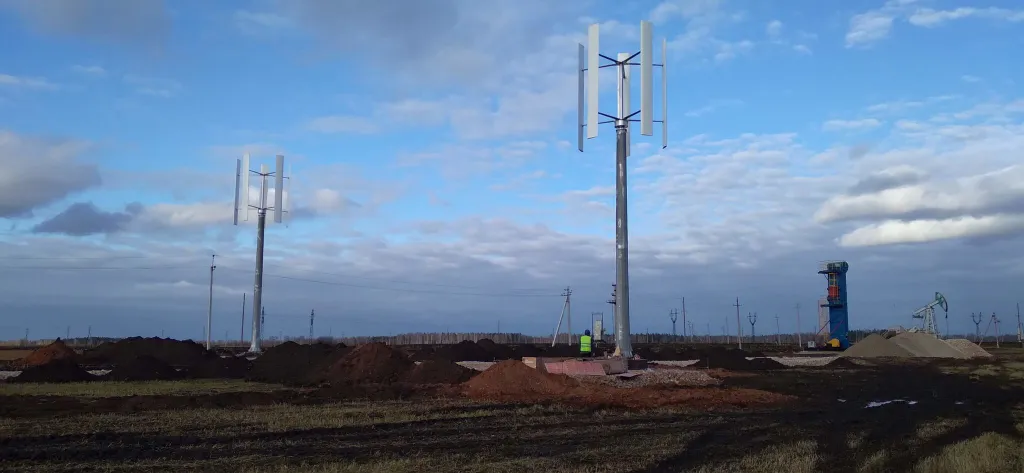

На последнем этапе была осуществлена прокладка кабелей, планировка и засыпка территории ветропарка щебнем. Затем была проведена установка четырех опор и подключение ветрогенераторов, а также запуск и настройка режимов работы ветроэлектростанции под нагрузкой. В завершение проекта было проведено обучение персонала заказчика по безопасной эксплуатации ветроэлектростанции и предоставлены соответствующие инструкции.

Решения

Конфигурация системы включает следующие особенности работы:

- Ветроэлектростанция функционирует в режиме параллельной работы с городской сетью.

- Система накапливает производимую ветрогенераторами энергию в аккумуляторных батареях и направляет ее внутренней сети АЗС, что позволяет заместить потребление энергии из городской сети. Это является стандартным режимом работы системы.

- Аккумуляторы обеспечивают стабильную подачу энергии в сеть и сглаживают колебания, возникающие в процессе генерации энергии от ветрогенераторов.

- Для максимальной эффективности использования двухтарифной системы учета электроэнергии возможна настройка подачи энергии в сеть и зарядки аккумуляторных батарей в определенные промежутки времени, включая ночное время, когда ветер обычно утихает, и пиковые часы с максимальным потреблением энергии.

- Инвертор также может осуществлять зарядку аккумуляторных батарей от городской сети. Время зарядки от сети предусмотрено ночным периодом времени.

- Оператор имеет возможность самостоятельно настраивать мощность, отдаваемую в сеть, и зарядку от сети.

- Система также может быть настроена для работы в автономном или смешанном режиме. Инвертор может быть использован в качестве источника бесперебойного питания (ИБП).

РезультатЫ

– На автозаправочной станции Татнефть в пгт Актюбинский завершен этап реконструкции, в рамках которого была установлена 60кВт гибридная ветроэлектростанция. Это позволило существенно сократить потребление электроэнергии из городской сети. Кроме этого, на АЗС были установлены солнечная электростанция, накопительные устройства, тепловые насосы и другие инновации. Использование современных технологий сделали автозаправочную станцию самой современной и передовой в России!

– Благодаря энергии ветра заказчик смог значительно уменьшить потребление электроэнергии из городской сети. При средней скорости ветра 6-7 м/с, ветроэлектростанция генерирует до 240кВт*ч электроэнергии ежедневно.

– В условиях ветреной погоды, при скорости ветра 14-15 м/с, мощность ветроэлектростанции может достигать 50кВт и покрывать до 80% потребности в энергии. Объем производимой энергии зависит от скорости ветра."

Основное оборудование и технические характеристики

Основное оборудование включает в себя:

– ветрогенератор 15 кВт горизонтального типа – 2шт.;

– ветрогенератор 10 кВт вертикального типа – 2шт.;

– инвертор 60кВт – 1шт.;

– карбоновые аккумуляторы 200А*ч – 40шт.

– контроллеры заряда 4 шт.;

– башня для ветрогенераторов 4шт. по 15 м и 10м;

– контейнер для размещения силового оборудования и АКБ;

– и прочие комплектующие.

Краткие технические характеристики ветроэлектростанции:

– номинальная выходная мощность ветроэлектростанции 60кВт;

– напряжение системы постоянного тока составляет 240В;

– суммарная мощность ветрогенераторов 50кВт;

– емкость накопителя 96кВт*ч.

– автономная работа при максимальной нагрузке 60 кВт – 1,2 часа

(при глубине разряда АКБ не более 75% и без учета поступления энергии от ветрогенераторов).
