Гибридная ветро-солнечная электростанция 5кВт с газовым генератором

Гибридная ветро-солнечная электростанция 5кВт с газовым генератором

Заказчик

Заказчик: владелец сети клиник стоматологии.

Локация: республика Татарстан, Высокогорский р-н.

Дата реализации: октябрь 2020г.

НАЗНАЧЕНИЕ

Автономное электроснабжение частного коттеджа при помощи ветро-солнечной электростанции и газового генератора при отключении центрального электроснабжения.

Задача

Заказчик пожелал установить электростанцию, обеспечивающую непрерывное электроснабжение в случае длительных  отключений электроэнергии.

Этапы работ

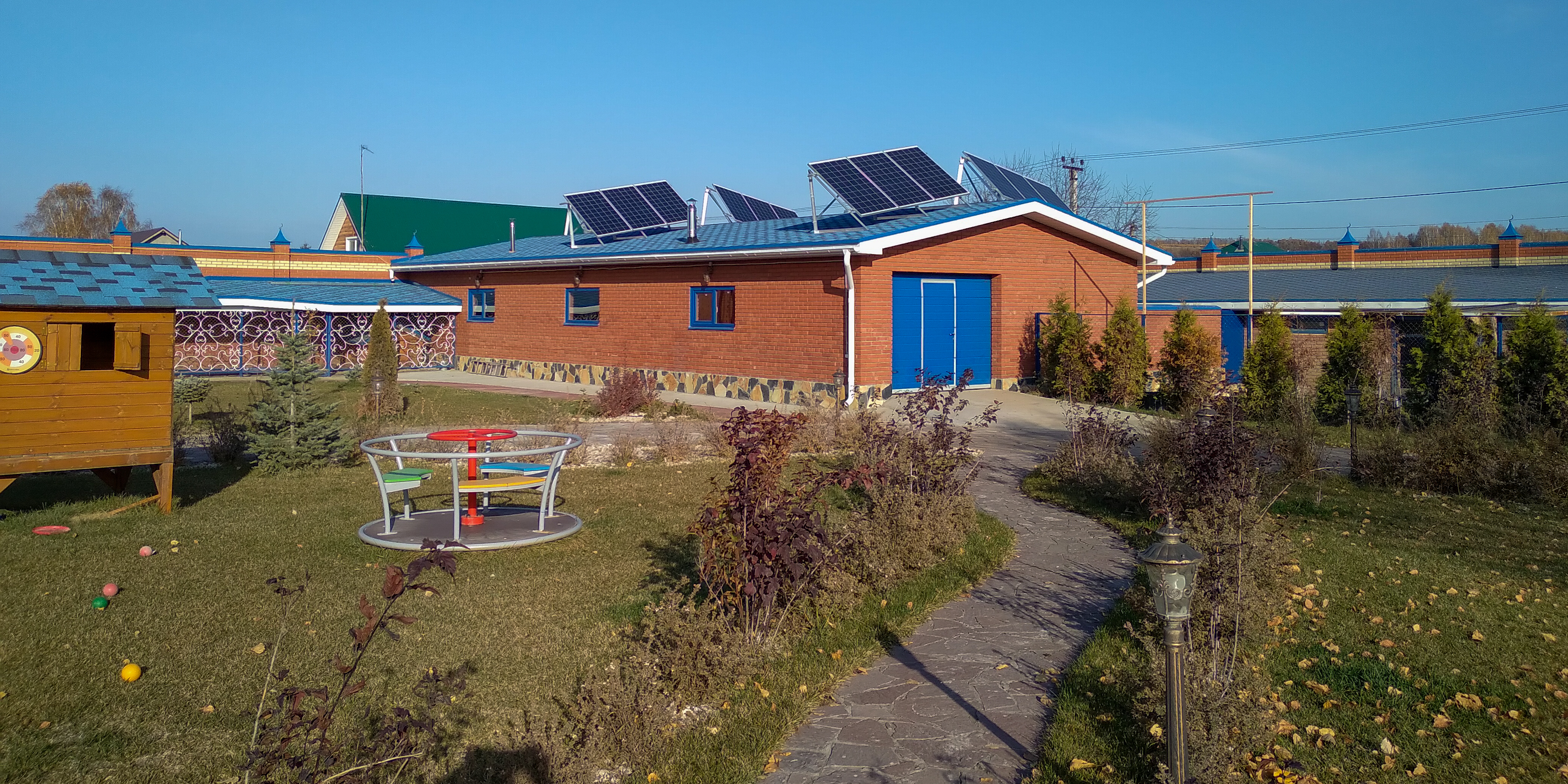

Работы проводились в два этапа. Сначала был создан центр управления системы и установлены солнечные панели. Затем были установлены ветрогенератор и газовый генератор. Выполнение проекта заняло около месяца.



Решения

С целью обеспечить максимальную надежность электроснабжения было решено использовать комбинированную ветро-солнечную электростанцию.



Принцип работы:

- солнечная энергия используется для питания потребителей и зарядки аккумуляторных батарей;

- аккумуляторы заряжаются от ветрогенератора через отдельный контроллер заряда;

- аккумуляторы хранят достаточное количество энергии для непрерывной работы оборудования в течение 24 часов при разряде до 60% (извлекается 60% энергии). Это особенно важно в отсутствие солнечной и ветровой энергии;

- гибридный инвертор преобразует постоянный ток от солнечных панелей и аккумуляторов в переменный ток для питания устройств. Он также может заряжать аккумуляторные батареи от солнечной энергии, городской сети или газового генератора в случае отсутствия центрального электроснабжения.



Гибридный инвертор для солнечных батарей многофункциональный, при помощи него можно настроить несколько источников ВИЭ в одной автономной системе, включая возможность использования энергии солнца и городской сети одновременно.

Принцип «подмешивания» городской и автономной электроэнергии. Например, потребление в текущий момент времени 4кВт*ч, солнечные батареи вырабатывают 3 кВт*ч. В таком случае, гибридный инвертор с функцией подмешивания пустит на нагрузку все что вырабатывает солнце 3 квт*ч, а недостающие 1 кВт*ч возьмет от центральной сети, не разряжая АКБ, что продлит их срок службы.

При достаточном количестве солнечной и ветровой энергии инвертор использует их для питания потребителей. В случае их недостатка, он использует энергию из аккумуляторов. Ветрогенератор независимо заряжает аккумуляторные батареи. При низком уровне заряда АКБ, инвертор переключается на городскую сеть и продолжает питать потребителей, а также заряжать аккумуляторы. Если городская сеть отсутствует, инвертор запускает газовый генератор для обеспечения питания потребителей и зарядки аккумуляторов.

Газовый генератор используется для питания электроприборов и зарядки аккумуляторов, когда отсутствует городская сеть и уровень заряда аккумуляторов достигает установленного минимума. Когда аккумуляторы заряжены до необходимого уровня, генератор выключается и инвертор автоматически переключит электроснабжение потребителей на АКБ. В случае отсутствия городской сети цикл повторяется. Продолжительность работы аккумуляторов без привлечения генератора зависит от погодных условий и энергии, вырабатываемой солнечными панелями и ветрогенератором.

Режимы работы:

1. Если поступает достаточно солнечной и ветровой энергии для потребления, то в этом случае городская сеть не используется, и газовый генератор остается выключенным.

2. Отсутствие солнечной и ветровой энергии в течение длительного времени. В этом случае часть электроэнергии берется из городской сети или запускается газовый генератор в ее отсутствие. В соответствии с прогнозом, энергия из городской сети не используется в период с февраля по октябрь (см. рисунок). В ноябре городская сеть используется частично, а в декабре доля использования городской сети не превышает 20%. Красный цвет на диаграмме указывает на использование городской сети или газового генератора. При полностью автономных системах газовый генератор является единственным источником энергии.



РезультатЫ

По нашему проекту введена в эксплуатацию ветро-солнечная электростанция, обеспечивающая полностью автономное электроснабжение коттеджа со среднемесячным потреблением 300 квтч и более. Внимание! Большее потребление энергии, чем расчетное, приводит к увеличению потреблению энергии из городской сети или газогенератора.



Система обеспечивает полное автономное электроснабжение коттеджа при среднемесячном потреблении 300 кВт*ч и более. ВНИМАНИЕ! При энергопотреблении выше расчетного просто больше потребляется из городской сети или дольше работает газовый генератор.



Расчетное потребление с февраля по октябрь закрывается за счет использования энергии ветра и солнца, а в остальные месяцы дополнительно потребляется из городской сети, а при его отсутствии включается газовый генератор.



Эта электростанция, пожалуй, одна из самых гибридных электростанций в стране. Не хватает только мини ГЭС. Данный проект наиболее сложный в плане настройки алгоритма и обеспечения слаженной работы различного вида оборудования.



Основное оборудование и технические характеристики

Основное оборудование системы включает в себя:

- солнечные панели YASHEL SunTec 275Вт – 15 шт.

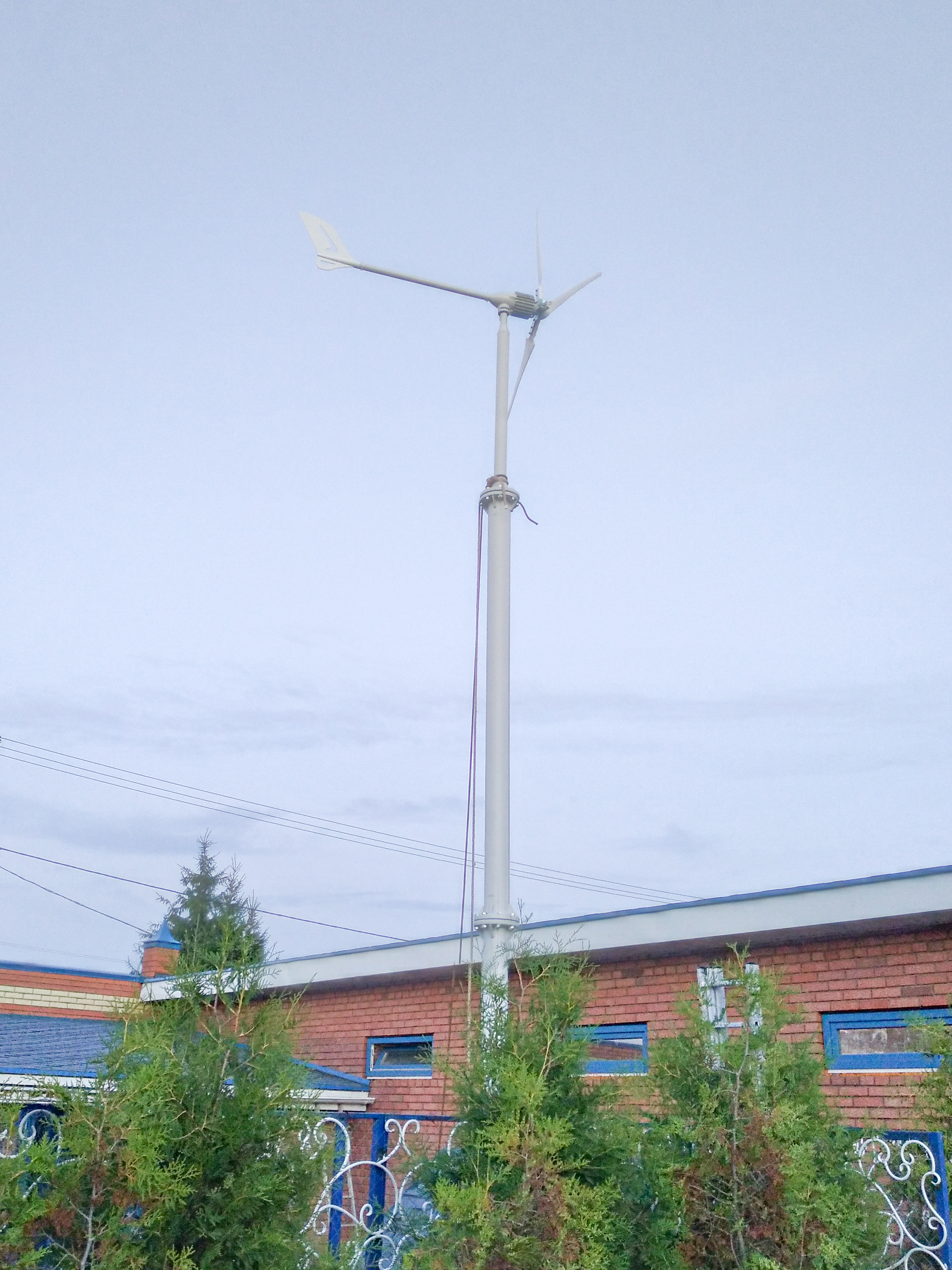

- ветрогенератор YASHEL WT 2000i на 2,0 кВт – 1 шт.

- газовый генератор ном. мощностью 5,5 кВт – 1 шт.

- аккумуляторные батареи Vektor 200А*ч карбон – 8 шт.

- гибридный инвертор с функцией подмешивания 5,0 кВт – 1 шт.

- а также много другого вспомогательного оборудования и комплектующих.
