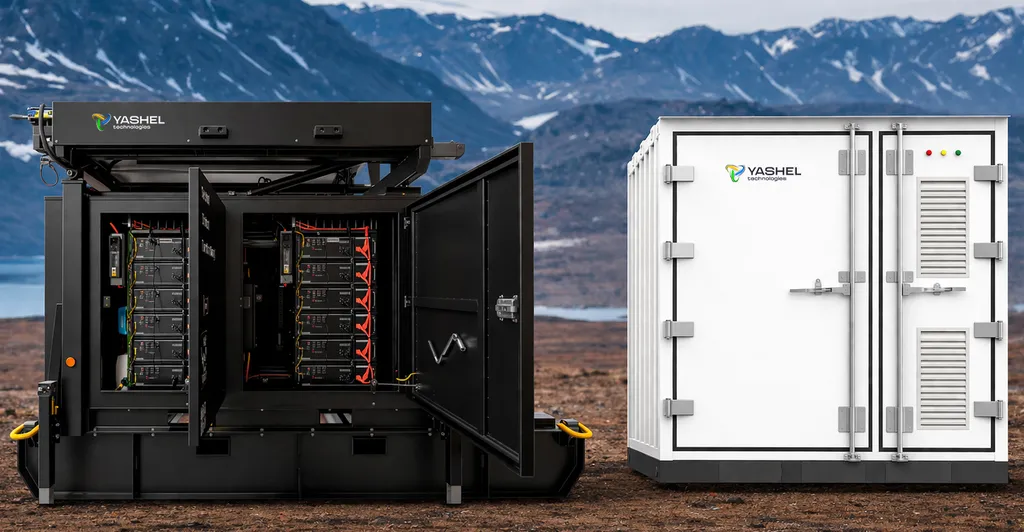

Cистемы накопления энергии - высокоинтегрированный энергонакопительный комплекс, предназначенный для накопления электрической энергии от сети, дизель-генераторных установок и возобновляемых источников и её последующей контролируемой выдачи потребителям в нужный момент. В состав комплекса входят аккумуляторные модули, силовой преобразователь, система охлаждения и безопасности, защитная автоматика и EMS, интегрированные в единое изделие заводской готовности. Система может поставляться в различных формфакторах - шкафном исполнении, контейнерных модулях или мобильных вариантах. Такой подход минимизирует объём работ на площадке и обеспечивает максимально быстрый ввод в эксплуатацию.
💾Скачать презентацию по системам накопления энергии💾
ПРЕИМУЩЕСТВА ВНЕДРЕНИЯ СНЭ В ДИЗЕЛЬНЫЕ ЭЛЕКТРОСТАНЦИИ
Оптимизация эксплуатационных затрат
Снижение расхода топлива, моточасов и износа ДГУ за счёт исключения работы на малых нагрузках и холостого хода. Уменьшение затрат на ТО, расходники внеплановые ремонты.
Резервирование и надёжность
Мгновенная поддержка нагрузки при провалах напряжения, скачках потребления и переключениях режимов ДГУ. Повышение устойчивости автономной сети и сохранение качества электроэнергии для критических потребителей.
Пиковое регулирование нагрузки
Снижение пиков потребления и пусковых токов оборудования за счёт покрытия пиков от СНЭ. Меньше перегрузок ДГУ, реже запуск/подключение дополнительных генераторов и более стабильная работа станции.
Интеграция с ВИЭ
Накопление избыточной генерации СЭС/ВЭС и компенсация её неравномерности без мгновенного запуска ДГУ. Снижение доли дизельной генерации и расхода топлива в гибридной микросети.
Комфорт и отсутствие шума
После заряда накопителя до заданного уровня ДГУ отключается, а объект переходит на питание от СНЭ. Это снижает шум и вибрации, повышая комфорт эксплуатации, особенно в ночные часы
ИНТЕГРАЦИЯ СНЭ В ДЭС
техническая и экономическая эффективность
При работе только на дизельном генераторе вся нагрузка ложится на ДГУ напрямую. При этом профиль потребления на реальных объектах всегда переменный: потребители включаются и отключаются, возникают пусковые токи, кратковременные пики и провалы нагрузки. ДГУ вынужден постоянно "догонять" динамику потребления, что приводит к системным потерям эффективности и росту эксплуатационных затрат.
ЧТО ЭТО ОЗНАЧАЕТ НА ПРАКТИКЕ?
Неэффективный B расход топлива. При низкой и переменной нагрузке ДГУ работает невыгодных режимах: удельный расход топлива на 1 кВт ч возрастает, а часть энергии фактически тратится на поддержание работы двигателя, а не на полезную нагрузку. Избыточная мощность генератора. Чтобы выдерживать кратковременные максимумы и пусковые токи, генератор нередко выбирают с запасом. В результате большую часть времени он остаётся недогруженным, что дополнительно снижает топливную эффективность и увеличивает стоимость выработки. Повышенный износ и обслуживание. Частые изменения нагрузки, работа на малых мощностях и регулярные запуски/остановы увеличивают моточасы, ускоряют износ узлов и агрегатов, повышают затраты на ТО и приближают капитальный ремонт. Качество электроэнергии. Резкие изменения нагрузки могут вызывать просадки и скачки напряжения/частоты, что критично для чувствительного оборудования и стабильности технологических процессов. Дискомфорт эксплуатации. Постоянный шум, вибрации и выхлопы сопровождают работу ДГУ, особенно заметны в ночные часы и на вахтовых объектах, ухудшая условия пребывания персонала. СНЭ решает эти проблемы за счёт управления потоками энергии. Накопитель через Двунаправленный инвертор берёт на себя пики и динамику нагрузки, а ДГУ переводится в более эффективный режим работы - реже запускается, меньше работает на малых нагрузках и обеспечивает стабильное качество электроэнергии.
ПРИНЦИП РАБОТЫ СНЭ
совместно с дизель-генераторной установкой СНЭ подключается к системе электроснабжения через двунаправленный инвертор и работает как энергетический «буфер» и стабилизатор. В отличие от классической схемы, где ДГУ вынужден постоянно «подстраиваться» под переменную нагрузку, в гибридной системе генератор работает по заданной логике и преимущественно в эффективной зоне, а накопитель сглаживает динамику потребления, покрывает кратковременные пики мощности и обеспечивает питание в периоды низкого потребления.
ДГУ запускается и работает в заранее заданном диапазоне мощности (по уставкам системы управления), обеспечивая питание потребителей через двунаправленный инвертор. При наличии избытка мощности этот избыток автоматически направляется на заряд аккумуляторных батарей. Одновременно СНЭ может компенсировать быстрые изменения нагрузки: покрывать пусковые токи электродвигателей и кратковременные пики потребления, разгружая ДГУ от резких бросков мощности. Это повышает устойчивость автономной сети, снижает вероятность просадок напряжения и улучшает качество электроэнергии для чувствительных потребителей
После достижения заданного уровня заряда (SOC) система управления переводит объект на питание от СНЭ: ДГУ автоматически отключается, а электроснабжение потребителей обеспечивается от аккумуляторов через инвертор. Такой режим позволяет избавиться от шума и вибрации, уменьшить выхлопы и существенно сократить моточасы генератора - особенно в ночные часы и при малых нагрузках.
АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ И ГИБКАЯ НАСТРОЙКА
При снижении SOC до установленного порога система автоматически запускает ДГУ и повторяет цикл. Алгоритмы работы задаются под конкретный объект. При необходимости предусмотрен ручной режим управления для сервисных работ и нештатных ситуаций, а также возможность интеграции с дополнительными источниками энергии (например, СЭС/ВЭС) в составе гибридной микросети.
Итог: снижение расхода топлива и моточасов, уменьшение затрат на ТО и ремонты, более стабильное качество электроснабжения и комфортный «тихий» режим в периоды низкой нагрузки.
