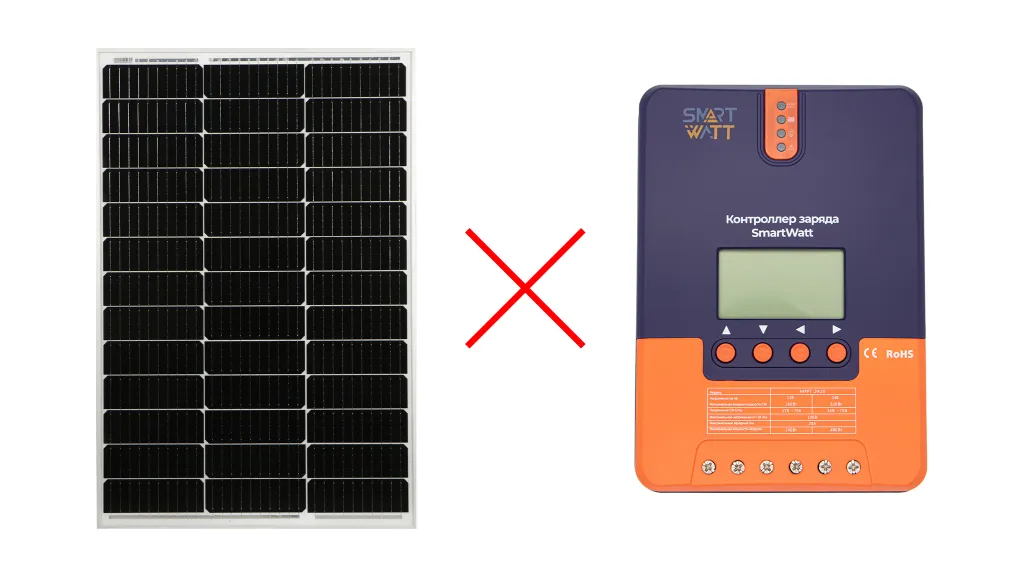

🔋 Как правильно подключить контроллер заряда к солнечной панели

Контроллер заряда — это ключевой элемент солнечной электросистемы. Он управляет потоком энергии от солнечной панели к аккумулятору, защищает батарею от перезаряда и переразряда, а также обеспечивает стабильную работу всей системы.

Неверное подключение может привести к повреждению оборудования или потере эффективности. В этой статье разберём, как правильно подключить контроллер заряда к солнечной панели шаг за шагом.

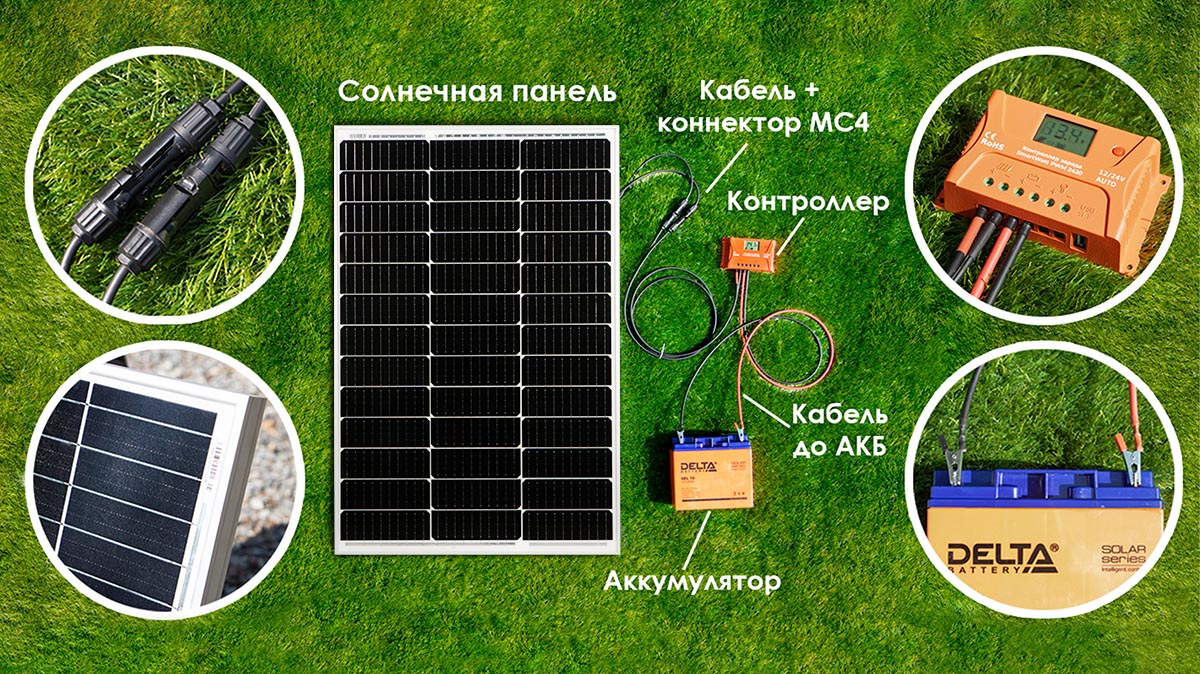

✅ Что входит в систему

Чтобы подключить контроллер, вам понадобятся:

• Солнечная панель или массив панелей

• Контроллер заряда (PWM или MPPT)

• Аккумулятор (обычно LiFePO₄ или AGM)

• Кабель нужного сечения

• Инструменты: отвёртка, зажимы, защита (автоматы, предохранители)

⚠️ Главное правило подключения

Сначала подключается аккумулятор, потом солнечная панель.

Контроллер должен "увидеть" напряжение от аккумулятора, чтобы определить, в каком режиме работать. Если подключить панель первой — особенно при ярком солнце — это может повредить контроллер.

🔧 Пошаговая инструкция подключения

🔹 1. Подключение аккумулятора

• Найдите на контроллере клеммы Battery (B+ и B-)

• Подключите плюс и минус аккумулятора к этим клеммам

• Контроллер включится, появится экран или загорятся индикаторы

💡 Рекомендуется установить предохранитель между АКБ и контроллером

🔹 2. Подключение солнечной панели

• Найдите входы Solar или PV (S+ и S-)

• Убедитесь, что панель не под прямыми солнечными лучами (лучше накрыть её на время подключения)

• Подключите плюсовой и минусовой провод от панели к соответствующим клеммам

❗ Убедитесь, что напряжение на панелях не превышает допустимый предел контроллера, особенно если панели соединены последовательно

🔹 3. (При необходимости) Подключение нагрузки

• Некоторые контроллеры имеют клеммы Load

• К ним можно подключить освещение или маломощные устройства напрямую

• В большинстве случаев основная нагрузка (через инвертор) идёт от аккумулятора

🛠 Советы по безопасности

• Используйте качественные кабели с подходящим сечением (например, 6 мм² для токов до 50 А)

• Обязательно соблюдайте полярность

• Устанавливайте автоматы и предохранители на каждом сегменте:

  • от АКБ к контроллеру

  • от панели к контроллеру

• Заземляйте оборудование, если это предусмотрено схемой

📊 Проверка после подключения

После того как вы всё подключили:

• Контроллер должен отображать напряжение АКБ и вход от панели

• Заряд батареи будет идти, если есть солнечный свет

• Убедитесь, что индикаторы или дисплей показывают нормальную работу

🟢 Заключение

Подключение контроллера заряда — задача, с которой легко справиться, если соблюдать правильный порядок и меры предосторожности. Следуйте инструкции: сначала аккумулятор, потом панели, и ваша система будет работать стабильно и безопасно.

Если вы используете качественные компоненты и подключаете всё правильно — солнечная система прослужит вам долгие годы без сбоев.
