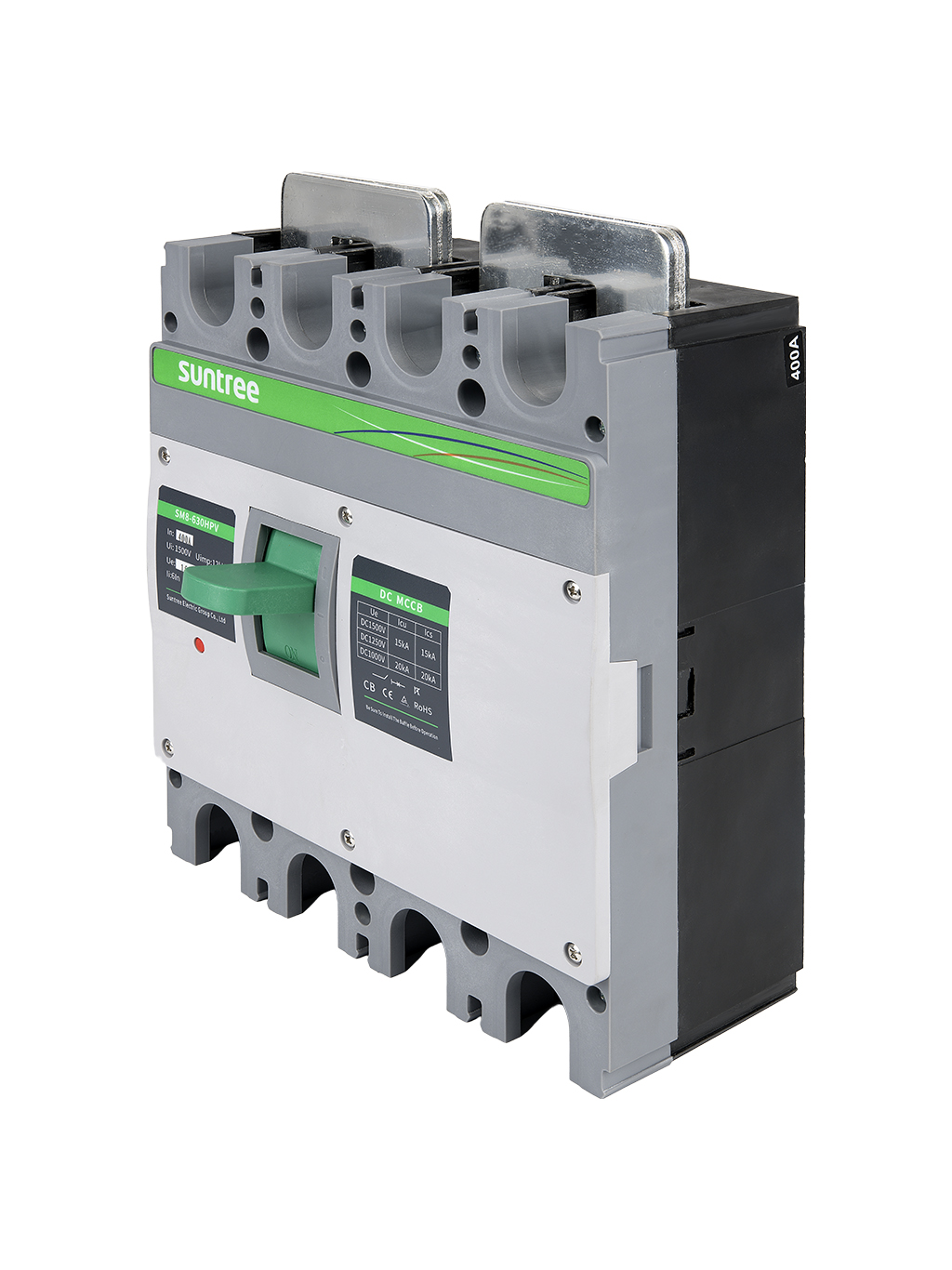

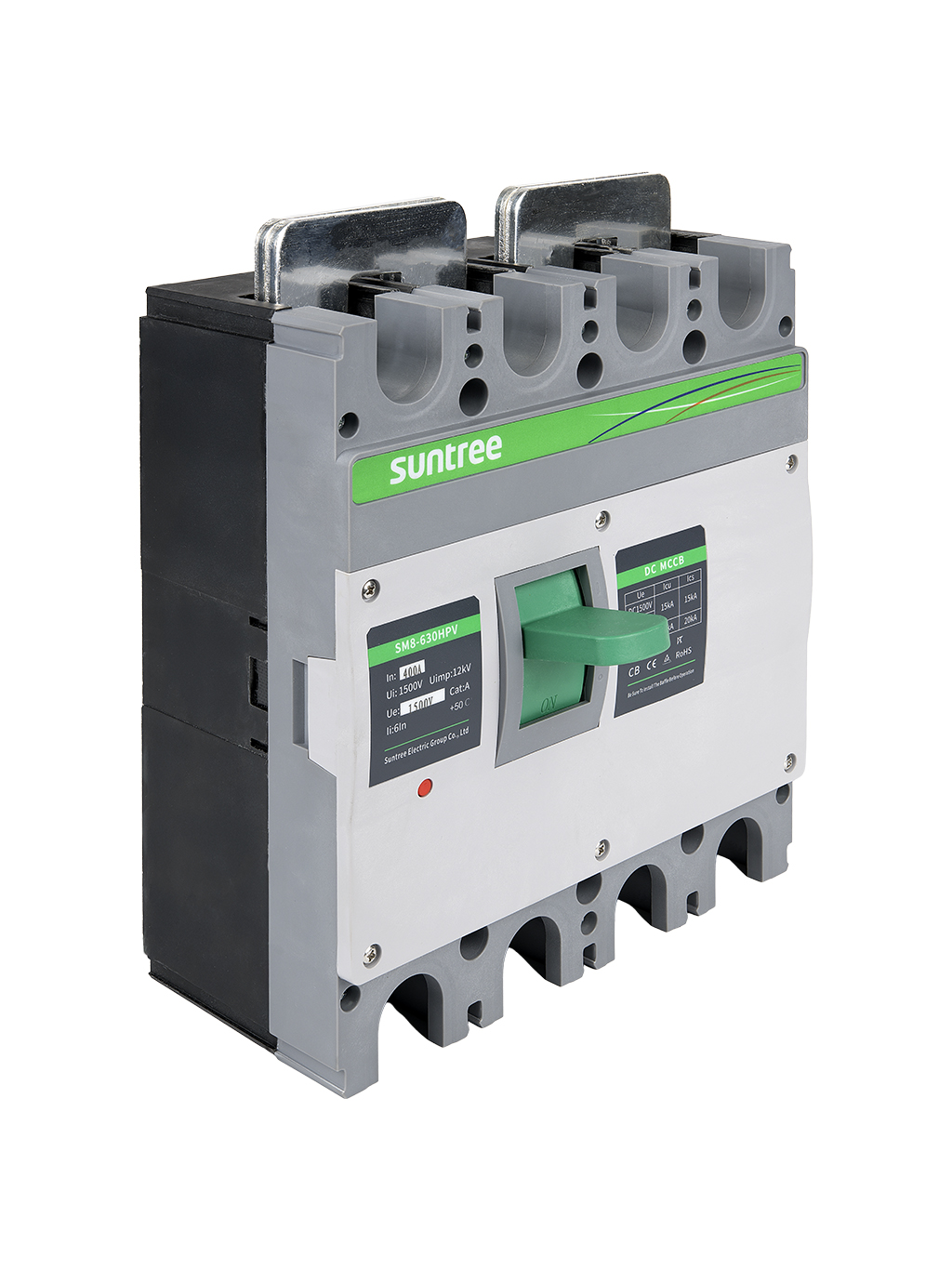

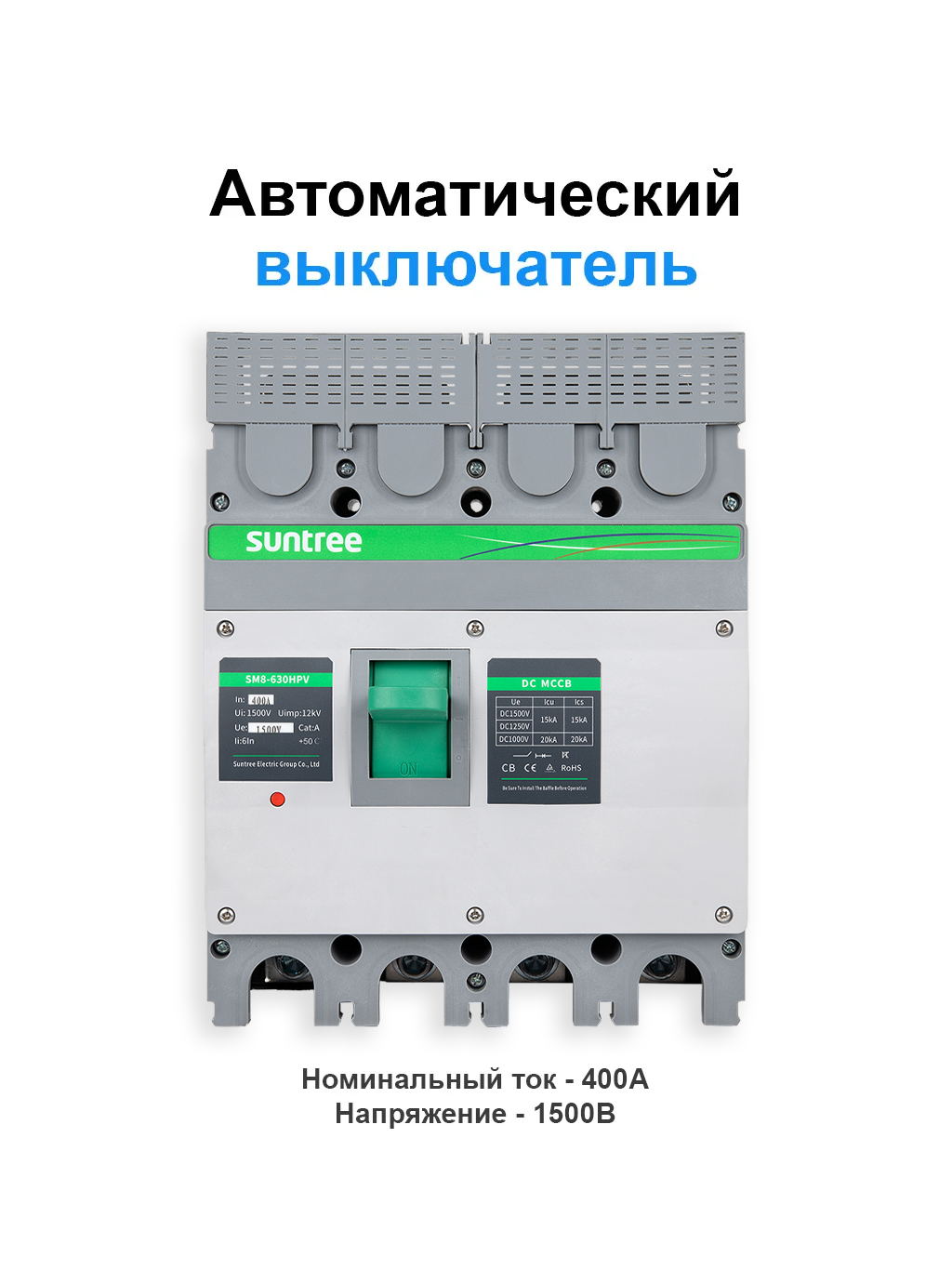

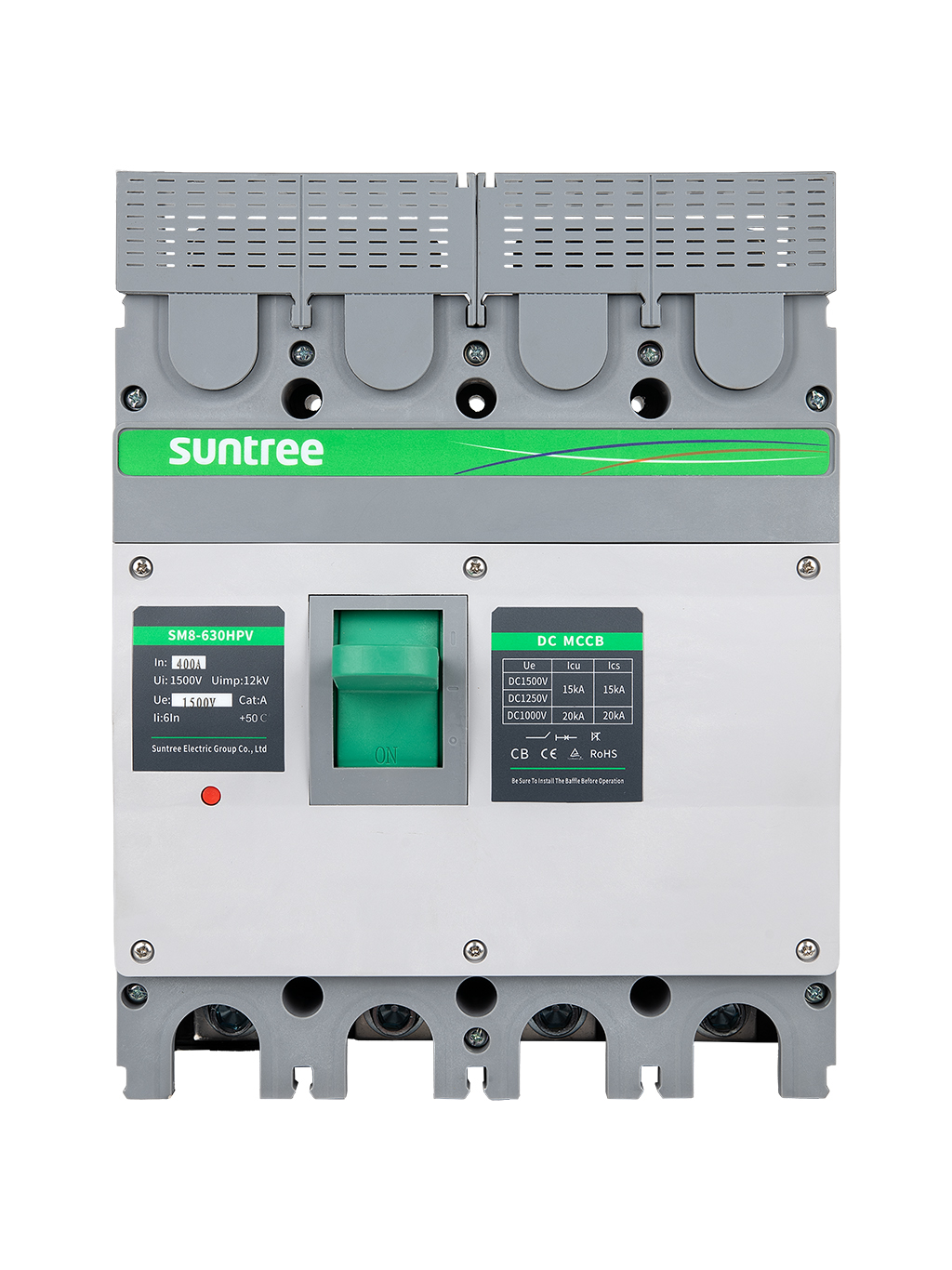

Автоматический выключатель постоянного тока SUNTREE MCCB DC 1500V 4P 400A — четырёхполюсный силовой автомат в литом корпусе, предназначенный для коммутации и защиты высоковольтных цепей постоянного тока.
Номинальный ток выключателя составляет 400 А, номинальное рабочее напряжение — до 1500 В DC. Модель применяется в составе солнечных электростанций, систем накопления энергии, аккумуляторных сборок и другого оборудования с цепями постоянного тока соответствующего напряжения и тока.
Четырёхполюсное исполнение позволяет одновременно коммутировать четыре полюса. Все 4 полюса являются защищёнными. В конструкции используется термомагнитный расцепитель.
Основные характеристики:
• номинальное напряжение — 1500 В DC;
• номинальный ток — 400 А;
• количество полюсов — 4;
• количество защищённых полюсов — 4;
• тип расцепителя — термомагнитный;
• номинальное напряжение изоляции Ui — 1500 В;
• исполнение — стационарное;
• тип клемм — винтовой зажим;
• количество контактов — 8;
• механический ресурс — 10 000 циклов;
• электрический ресурс — 2 000 коммутаций;
• наличие окошка индикации — да;
• степень защиты — IP20;
• категория применения — A;
• степень загрязнения — 3;
• рабочая температура — от -40 до +75 °C;
• допустимая влажность окружающей среды — от 30 до 95%;
• габариты — 360 × 250 × 165 мм;
• масса — 5 кг;
• гарантийный срок — 1 год.
Выключатель может использоваться в качестве защитного и коммутационного оборудования в высоковольтных DC-цепях солнечных электростанций и аккумуляторных систем при условии соответствия номиналов оборудования параметрам электрической схемы.
