Инвертор ИС-24-1500У (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 24 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.
К инвертору ИС-24-1500У может быть подключено любое оборудование, рассчитанное на питание от бытовой сети 220В и потребляемой мощностью, не превышающей номинальную мощность инвертора.
ИС-24-1500У имеет возможность кратковременного двойного форсирования по мощности, отдаваемой в нагрузку. Это делает возможным подключать к прибору устройства, потребляющие на этапе включения мощность, которая превышает номинальную потребляемую мощность устройства. К примеру, в момент включения мощность холодильника превышает его номинальную мощность до пяти раз.
Инвертор ИС-24-1500У допускает работу с любым типом аккумуляторных батарей - свинцовые, никель-кадмиевые, литий-ионные и т. д.

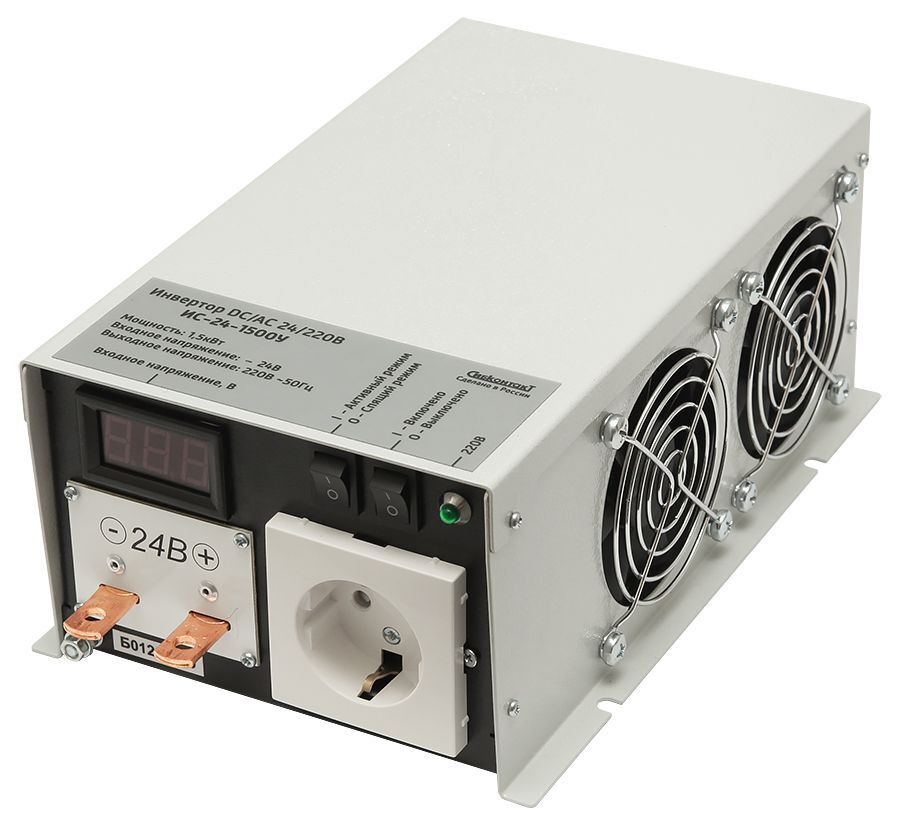

На лицевой панели инвертора расположены:
- выходная розетка 220В;
- общий выключатель (1 – Вкл, 0 – Выкл);
- индикатор напряжения 220В (показывает наличие напряжения 220В на розетке инвертора);
- цифровой индикатор входного напряжения (показывает величину входного напряжения);
- переключатель режима: «Активный» - «Спящий» (1 – «Активный», 0 – «Спящий»);
- клеммы для подключения входных проводов;
- винт защитного заземления.
Встроенные защиты:
- Защита от переполюсовки
Переполюсовка - это перепутывание «+» и «-» или полярности подключения входного напряжения 24 В. Это одна из самых распространенных ошибок при подключении инвертора. При такой ошибке инвертор, как правило, ломается, нужно покупать новый, либо отдавать в ремонт. С помощью этой защиты инвертор останется в рабочем состоянии, не сломается.
- Защита от короткого замыкания
При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие неисправности. При устранении неисправности инвертор автоматически вернётся в рабочее состояние.
- Защита от перегрузки
При превышении мощности, потребляемой нагрузкой, выше номинальной мощности инвертора
(1500 Вт) в течение более 2 с, инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие перегрузки. После устранения перегрузки инвертор автоматически вернётся в рабочее состояние.
- Защита от повышения напряжения питания
Если напряжение питания превысит 32 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.
- Тепловая защита (защита от перегрева)
При превышении температуры внутри прибора значения 70°С прибор отключится от нагрузки. При снижении температуры внутри прибора, инвертор автоматически вернётся в рабочее состояние.
- Защита аккумулятора от полной разрядки (от снижения напряжения)
При снижении входного напряжения ниже 21 В инвертор автоматичекси отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.
- Режим энергосбережения ("спящий" режим)
В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления (менее 30 мА). При появлении нагрузки более 8 Вт инвертор восстановит рабочее состояние.
